建筑一體化光伏(BIPV)技術將光伏發電與建筑設計相結合,不僅提升了建筑的美學,還賦予了建筑自我發電的能力。光伏電氣設計是BIPV項目成功實施的關鍵環節。本文將為學習者提供BIPV項目光伏電氣設計的學習要點分析。
第一部分:光伏電氣設計概述
1.1 光伏電氣系統組成
BIPV項目的光伏電氣系統主要由光伏組件、逆變器、直流匯流箱、交流配電柜等組成。這些設備協同工作,將太陽能轉換為電能,并安全、高效地輸送到電網或用戶端。
1.2 設計目標
設計的目標是確保系統的可靠性、安全性、效率和經濟性。設計過程中需要考慮的因素包括地理位置、安裝角度、組件配置、系統容量等。
第二部分:光伏組件選型與設計
2.1 組件類型
光伏組件可分為晶硅(單晶硅、多晶硅)、薄膜(碲化鎘、銅銦鎵硒、非晶硅)等類型。每種類型的組件有不同的性能參數和應用場景。
2.2 組件參數
學習者需要熟悉組件的電氣參數,如開路電壓、短路電流、最大功率點等,并根據項目需求進行合理選型。
2.3 組件布局
組件的布局設計需要考慮建筑結構、日照條件、陰影分析等因素,以最大化發電效率。
第三部分:電氣設備選型與設計
3.1 逆變器選型
逆變器的選擇應基于系統的直流電壓、電流和功率要求。逆變器應具備高/低電壓閉鎖、檢有壓自動并網功能。
3.2 直流匯流設備
直流匯流設備的選擇應考慮系統的安全性和經濟性。智能直流匯流箱提供更高的安全性和監控功能。
3.3 交流配電柜
交流配電柜的設計應滿足項目的電氣需求,并具備適當?shù)谋Wo(hù)措施。
第四部分:電氣系統設計
4.1 電氣參數計算
學習者需要掌握基本的電氣參數計算,如直流電壓、電流的計算,以及功率的估算。
4.2 線纜選型與布局
線纜的選擇應基于電流容量、電壓等級和環境條件。線纜布局應考慮安全性、隱蔽性和維護便利性。
4.3 電氣安全設計
電氣安全設計包括過載保護、短路保護、接地和防雷設計。
第五部分:設計與施工圖紙
5.1 設計圖紙準備
設計圖紙包括光伏組串圖、直流匯流箱系統圖、逆變器組串圖、并網系統圖、橋架/線纜路由圖和光伏監控原理圖。
5.2 結構設計圖紙
結構設計圖紙涵蓋支架布置圖、安裝大樣圖、系統節點圖和材料下料/清單圖。
第六部分:實際案例分析
6.1 案例研究

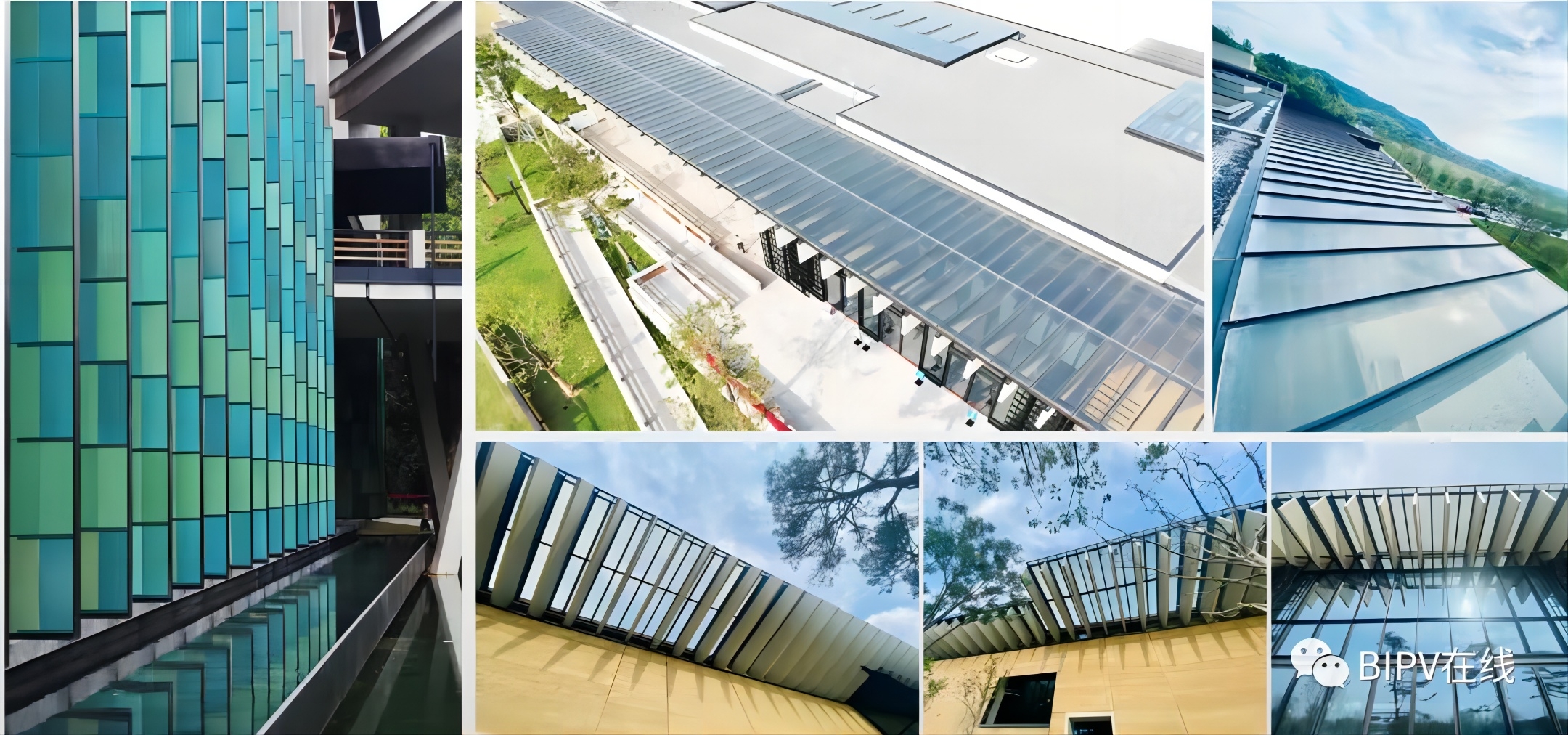

通過分析具體的BIPV項目案例,如代表性光伏幕墻項目、光伏采光頂項目等,學習者可以更好地理解理論知識在實際中的應用。
6.2 項目評估
學習者應學會如何評估項目的技術可行性、經濟性和環境影響。
BIPV項目的光伏電氣設計是一個綜合性強、技術要求高的過程。通過專業系統的學習,應能夠掌握BIPV項目光伏電氣設計的基本流程、關鍵技術和設計要點。隨著技術的不斷進步和市場的發展,BIPV技術有望在未來的建筑領域中發揮更加重要的作用。學習者應保持對新技術、新材料和新規范的關注,不斷提升設計能力,以適應行業發展的需要。
