隨著光伏技術的不斷發展，BIPV（建筑光伏一體化）項目逐漸成為綠色建筑的重要組成部分。我們前面分享過一篇文章《BIPV項目開發前期方案階段需要重點做哪些工作？》，本文接著分享BIPV項目在初設、施工圖設計階段需要重點做哪些工作。在BIPV項目的初設和施工圖設計階段，技術工程師需要關注多個方面，以確保項目的順利實施。

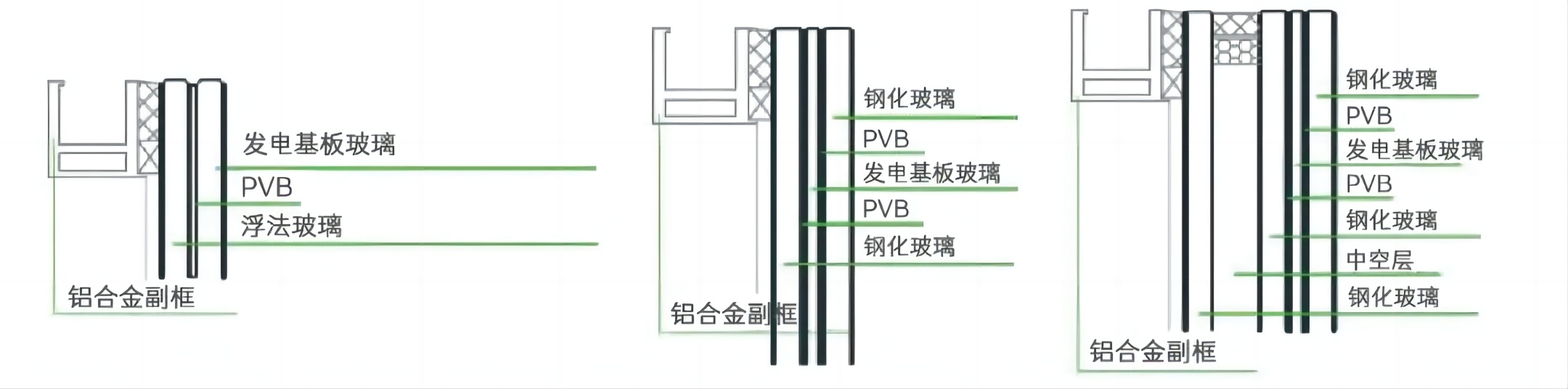

一、光伏組件產品結構設計

在BIPV項目中，光伏組件的產品結構設計是至關重要的。工程師需要根據項目需求選擇合適的光伏芯片技術路線和封裝材料材質，以確保產品的性能和可靠性。此外，玻璃結構的設計計算以及接線盒和引出線的選擇也是關鍵環節，直接影響到產品的安裝和使用效果。

二、光伏方陣規劃設計

光伏方陣的規劃設計涉及到方陣的排布和直流布線系統。工程師需要根據建筑物的結構和光照條件，合理規劃光伏方陣的位置和朝向，以最大化太陽能的利用效率。同時，直流布線系統也需要進行精心設計，以確保電流傳輸?shù)姆€(wěn)定性和安全性。

三、幕墻設計

幕墻作為BIPV項目的重要組成部分，其設計涉及到多個方面。工程師需要根據建筑物的風格和功能需求，設計出符合要求的幕墻系統，并確定合適的節點設計。這包括選擇合適的材料、結構和顏色等，以實現美觀、節能和安全等多重目標。

四、電氣系統設計

電氣系統設計是BIPV項目的核心環節之一，涉及到光伏系統集成設計和建筑光伏電氣系統設計等方面。工程師需要根據項目規模和需求，選擇合適的光伏組件和逆變器等設備，并設計出合理的電氣系統和控制系統，以確保光伏系統的正常運行和能源的高效利用。

五、并網方案設計

并網方案設計是BIPV項目的重要環節之一，涉及到并網點選擇和用電規劃等方面。工程師需要根據項目實際情況，選擇合適的并網方式和設備，并設計出合理的并網方案，以確保光伏系統能夠順利接入國家電網并實現能源的有效利用。

六、拓展設計

除了以上幾個方面，BIPV項目還需要關注環境監測系統、運維監控系統、運維輔助系統等拓展設計。這些系統能夠提高項目的運行效率和安全性，減少故障發生的概率，為項目的長期穩定運行提供保障。

在BIPV項目的初設和施工圖設計階段，既懂光伏又懂筑技術工程師的作用尤為重要。他們能夠綜合考慮光伏技術和建筑技術的要求，為項目提供全面、專業的技術支持和服務。通過這一階段的工作，最終形成《光伏組件加工圖》、《產品應用標準節點圖》、《幕墻布線圖及建筑內部布線圖》、《并網方案圖》、《光伏組串圖、設備清單》以及《檢測、監控及輔助系統設計》等關鍵文件，為項目的順利實施打下堅實的基礎。
